Газоанализатор универсальный СИГМА-03
Доставка: В любой регион
Доставка продукции осуществляется транспортными компаниями на Ваш выбор. Подробнее о доставке и оплате
Содержание
- До 14 каналов измерения
- Микропроцессорная обработка данных
- Помехозащищенность
- Взрывозащита
- Интерфейс RS485
- Низкая стоимость
Газоанализаторы универсальные СИГМА-03 предназначены для непрерывного измерения концентрации токсичных газов, взрывоопасных и горючих газов и паров в воздухе рабочей зоны и сигнализации о превышении заданных уровней концентраций, контролируемых веществ, а также формирования и выдачи сигналов управления внешними устройствами, архивирования полученных результатов и передачи информации внешнему компьютеру (удаленному терминалу).
Газоанализатор представляет собой стационарный, многоканальный, многоблочный газоанализатор непрерывного действия с конвекционной подачей анализируемой среды, состоящий из отдельных блоков и модулей, соединенных в локальную измерительную сеть.

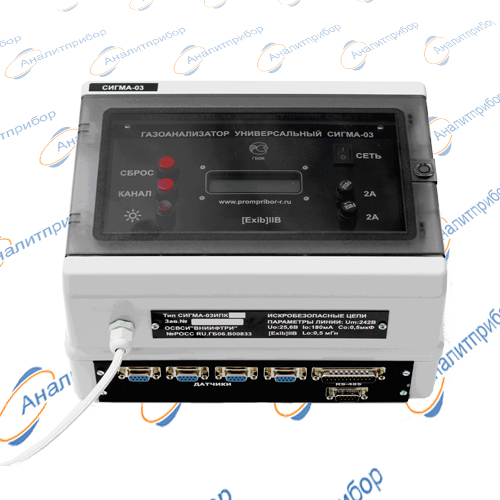

Конструктивно газоанализатор состоит из блока информационного СИГМА-03.ИПК и от 1 до 14 выносных датчиков. Блок СИГМА-03.ИПК обеспечивает искробезопасные уровни питания датчиков. Каждый датчик соединён с информационным блоком кабелем длиной до 1000 метров, по которому подается питание от блока информационного на датчики, а от датчиков на блок информационный поступает аналоговый токовый сигнал 4…20 мА, пропорциональный измеряемому значению концентрации газов или паров. Измерительная информация считывается с информационного табло.
В зависимости от измеряемых газов и паров в газоанализаторе используются датчики: электрохимические, термокаталитические, полупроводниковые, оптические. Каждый датчик настраивается только на один взрывоопасный или токсичный газ (Просмотреть датчик в формате 3D).
Функции
Информационный блок СИГМА-03.ИПК выполняет следующие функции:
- Сбор, обработка и анализ измерительных данных от измерительных преобразователей по токовому интерфейсу (4 - 20) мА;
- Обеспечение блоков-датчиков напряжением питания;
- Визуальное отображение полученной информации;
- Передача информации по одному или нескольким каналам связи для потребителей (удаленных терминалов);
- Управление внешними исполнительными устройствами (удаленная сигнализация, звуковое оповещение, вентиляция и пр.) по событиям перехода измеренных концентраций через заданные уровни (пороги) или по другим условиям;
- Взаимодействие с оператором;
Модификации
Выпускаются следующие модификации информационных блоков СИГМА-03.ИПК:
| Наименование | Количество каналов | Количество реле | Питание | Интерфейсы |
|---|---|---|---|---|
| СИГМА-03.ИПК-4.4 | 1-4 | 4 | 220В / 24В* | RS485* |
| СИГМА-03.ИПК-4.8 | 1-4 | 8 | 220В / 24В* | RS485* |
| СИГМА-03.ИПК-8.4 | 1-8 | 4 | 220В / 24В* | RS485* |
| СИГМА-03.ИПК-8.8 | 1-8 | 8 | 220В / 24В* | RS485* |
| СИГМА-03.ИПК-8.16 | 1-8 | 16 | 220В / 24В* | RS485* |
| СИГМА-03.ИПК-14.8 | 1-14 | 8 | 220В / 24В* | RS485* |
* - по заказу.

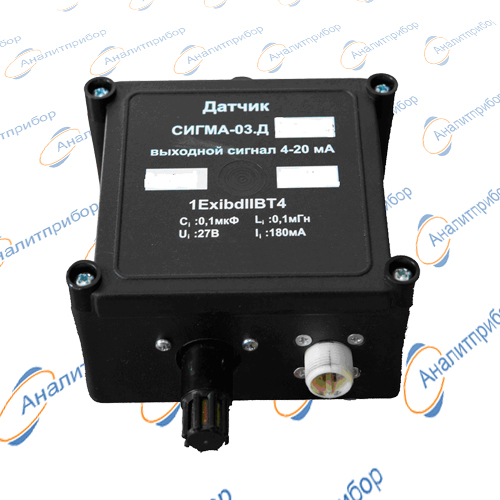

Выпускаются следующие модификации датчиков СИГМА-03.Д:
| Наименование, код | Тип | Измерение | Диапазон измерения | Погрешность | Габариты, мм | Масса, кг |
|---|---|---|---|---|---|---|
| Сигма-03.ДВ ГПСК07.41.00.000 |
Датчик ВОГ, оптический | Взрывоопасные вещества, % НКПР | от 0 до 50 | ± 5 % НКПР (абсолютная) | 135х114х70 | 0,42 |
| Сигма-03.ДЭ ГПСК07.42.00.000-01 |
Электрохимический | Токсичные вещества | от 0 до ВПИ* | ± 20 % (приведенная) | 135х114х70 | 0,42 |
| Сигма-03.ДП ГПСК07.43.00.000 |
Полупроводниковый | Массовая концентрация NH3, мг/м3 |
от 0 до 1000 | ± 20 % (приведенная) | 135х114х70 | 0,42 |
| Сигма-03.ДП ГПСК07.43.00.000-01 |
Полупроводниковый | Массовая концентрация хладонов R12, R22, R113, 114B2, г/м3 |
от 0 до 25 | ± 20 % (приведенная) |
135х114х70 | 0,42 |
| Сигма-03.ДК ГПСК07.44.00.000 |
Электрохимический | Объемная доля О2, % | от 0 до 25 | ± 1 % (абсолютная) |
120х114х56 | 0,42 |
| Сигма-03.Д-SF6 | Оптический | Объемная доля SF6, млн-1 | от 0 до 1000 | ± 20 % (приведенная) | 198х92х63 | 0,40 |
| Сигма-03.Д-R22 ГПСК07.43.00.000 |
Оптический | Объемная доля хладона R22, млн-1 |
от 0 до 2000 | ± 20 % (приведенная) | 198х92х63 | 0,40 |
| Сигма-03.Д-CO2 ГПСК07.43.00.000 |
Оптический | Объемная доля СО2, млн-1 | от 0 до 5000 | ± 20 % (приведенная) | 198х92х63 | 0,40 |
| Объемная доля СО2, % | от 0 до 5 от 0 до 10 от 0 до 20 |
± 20 % (приведенная) | 198х92х63 | 0,40 |
* ВПИ - верхний предел измерения полупроводникового или электрохимического сенсора по концентрации контролируемого газового компонента в воздухе
Технические характеристики
Основные характеристики:
| Параметр | Значение |
|---|---|
| Электрическое питание | 190 ÷ 242В 50 Гц (переменный ток) 24В (постоянный ток) |
| Взрывозащита | да |
| Число каналов контроля (датчиков) | 1-14 |
| Число порогов срабатывания | 1-3 |
| Погрешность срабатывания порогов сигнализации | ± 5 % |
| Время срабатывания звуковой сигнализации, с, не более | 10 |
| Время установления рабочего режима газоанализатора после включения в сеть, мин, не более | 30 |
| Мощность, потребляемая газоанализатором с 14 датчиками от сети, ВА, не более | 30 |
| Диапазон измерения концентрации | Свой для каждого газа |
| Используемые чувствительные элементы в датчике (сенсоры) | Оптический; Термокаталитический; Ээлектрохимический; Полупроводниковый. |
| Число реле управления | от 4 до 16 |
| Максимальное расстояние между блоками и выносными датчиками | до 1000 м |
| Волновое сопротивление информационных кабелей, Ом | 120 |
| Тип интерфейса с ПЭВМ | RS 485 |
| Рабочий диапазон температур: для ИПК для датчиков ВОГ для датчиков токсичных газов |
-10 …+50°С -40 …+50°С -30 …+50°С |
| Степень защиты оболочки - ИПК - датчики |
IP20 IP54 |
| Масса, кг, не более: информационного пульта датчика IP54 |
3,5 0,4 |
| Срок службы, лет, не менее: | 10 |
Взрывоопасные вещества, контролируемые газоанализатором:
| Взрывоопасный пар | 50 % НКПР* в% об. дол. * |
|---|---|
| Ацетон | 1,25 |
| Ацетонитрил | 1,50 |
| Бензин А92, А-95 | 0,6 |
| Бензол | 0,6 |
| Бутан | 0,7 |
| Бутанол | 0,85 |
| Бутилацетат | 0,65 |
| Водород | 2,0 |
| Гексан | 0,50 |
| н-Гептан | 0,55 |
| Дизельное топливо | 0,6 |
| Дихлорметан | 6,0 |
| Дихлорэтан | 2,8 |
| н-Декан | 0,35 |
| Изобутиловый спирт | 0,85 |
| Изооктан | 0,47 |
| Изобутан | 0,65 |
| Изоамиловый спирт | 0,53 |
| Изопропиловый спирт | 1,0 |
| Керосин | 0,35 |
| М-Ксилол | 0,5 |
| Метан | 2,20 |
| Метанол | 2,75 |
| н - Нонан | 0,35 |
| Пентан | 0,7 |
| Пропан | 0,85 |
| н - Пропанол | 1,1 |
| Толуол | 0,55 |
| Циклогексан | 0,6 |
| Циклогексанон | 0,5 |
| Этанол | 1,55 |
* объемные доли % соответствующие 50 % НКПР по ГОСТ Р 51330.19-99
Токсичные вещества, контролируемые газоанализатором:
| Газ | Диапазон измерений объемной доли, млн-1 | Диапазон измерений массовой концентрации, мг/м3 | Тип сенсора | Основная приведенная погрешность, % |
|---|---|---|---|---|
| CO | от 0 до 200 | от 0 до 250 | CO/CF-200 | ± 20 |
| от 0 до 500 | от 0 до 500 | CO/MF-500 | ± 20 | |
| NH3 | от 0 до 100 | от 0 до 100 | NH3/CR-200 | ± 20 |
| от 0 до 1000 | от 0 до 1000 | NH3/CR-1000 | ± 20 | |
| H2S | от 0 до 50 | от 0 до 50 | H2S/C-50 | ± 20 |
| от 0 до 200 | от 0 до 200 | H2S/C-200 | ± 20 | |
| SO2 | от 0 до 20 | от 0 до 50 | SO2/C-20 | ± 20 |
| от 0 до 100 | от 0 до 250 | SO2/C-100 | ± 20 | |
| NO | от 0 до 25 | от 0 до 25 | NO/C-25 | ± 20 |
| от 0 до 100 | от 0 до 100 | NO/CF-100 | ± 20 | |
| NO2 | от 0 до 20 | от 0 до 40 | NO2/C-20 | ± 20 |
| Cl2 | от 0 до 20 | от 0 до 50 | Cl2/C-20 | ± 20 |
| HCl | от 0 до 20 | от 0 до 25 | HCl/C-20 | ± 20 |
| CH2O | от 0 до 10 | от 0 до 10 | CH2O/C-10 | ± 20 |
| O3 | - | от 0 до 1,0 | O3/S-5; | ± 20 |
Габаритные размеры
Габаритные размеры информационного пульта СИГМА-03ИПК
Габаритные размеры блока датчика СИГМА-03Д
Комплект поставки
- Блок информационный СИГМА-03.ИПК согласно заказа;
- Датчики (до 14шт.);
- Комплект межблочных соединителей;
- Руководство по эксплуатации с техническим описанием и инструкцией по поверке;
- Программное обеспечение;
- Методика поверки.
